DC503型甲醇催化剂是在C207型甲醇催化剂的基础上，改进中和条件，提高铜锌比，制备的以铜为活性组份，铜、锌、铝等氧化物为主要组成的，一种高活性、高选择性的新型甲醇合成催化剂，主要用于联醇装置。也可用于高中低压下甲醇合成。
化学组成
       以铜为活性组分，由铜、锌、铝的氧化物组成，其中，CuO含量约为45～50%，ZnO含量28～32%，Al2O3含量7～9%。
物理性质

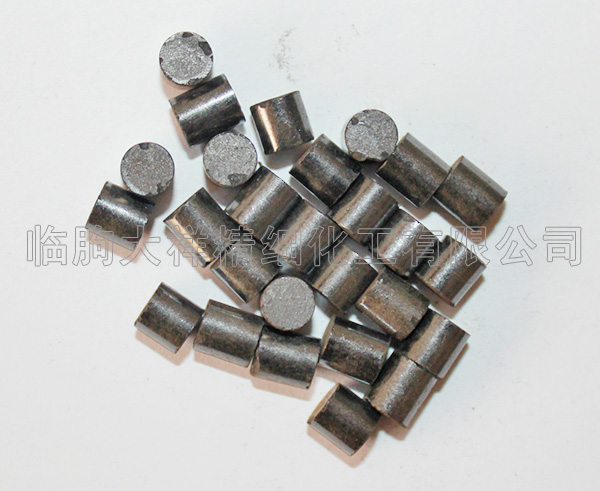

       外  观：具有金属光泽的褐黑色圆柱体
       尺  寸：小粒度φ5×（4～6）mm，大粒度φ9×（5～7）mm
       堆密度：1.4～1.6Kg/L
       机械强度：颗粒径向抗压碎力（小粒度）≥185N/cm；低于90N/cm的颗粒分数%：≤7.5
       颗粒径向抗压碎力（大粒度）≥250N/cm；低于160N/cm的颗粒分数%：≤7.5
       磨耗率： ≤3.0%
质量指标   产品执行标准：HG/T 4107-2009
       实验室条件，催化剂粒度：0.425～1.18 mm装量：4ml，反应器压力：5.0Mpa，活性测定温度：230℃，空速：1.0×104hr-1
       甲醇时空产率：  ≥1.0g精甲醇/ml催化剂.h
       热稳定性：400℃耐热5小时后，再降到上述条件下测定活性，其时空产率≥0.8g精甲醇/ ml·催化剂·h
性能特点
       1.初活性好，时空产率高：催化剂采用快速中和法，铜锌比高，堆密度小而比表面积高，表现出更高的甲醇时空产率和低温活性。
       2.选择性好、副反应小：
       产品的生产用水采用反渗透和阴阳床两次处理，控制电导率在5 us/cm以下，有效地减少了副反应的发生。
       3.机械强度高、孔隙率好：不易粉化、破碎，床层阻力小，适用于4.0~31.4Mpa甲醇生产。
       4.使用寿命长：各组份分散度高，耐热性能及抗毒性强,使用寿命长。
工业应用（用户在装填之前必须过筛）
       正常操作温区：210～300℃，最佳操作温区：220～280℃，升降温速率：≤30℃/h。
       正常操作压力：4.0～31.4Mpa，升降压速率：≤0.2Mpa/min
       正常操作空速：6000～18000hr-1，联醇生产中8000～12000hr-1，以塔压差≤0.8Mpa为宜。
       硫化物、氯化物、油类和不饱和烃类等微量物质均会使催化剂中毒而使催化剂失活。硫化物总量＜0.06PPm，氯化物总量＜0.003PPm， 原料气中应含有适量的CO₂，可促进甲醇产率的提高，同时，降低副产物生成，缓和催化剂床层温度、防止结碳等。使用初期可适当提高CO₂浓度，使用后期适当降低CO₂浓度。
