A110-1型氨合成催化剂主要用于化肥工业中氨的合成，在较低温度下具有较高的催化活性，是一种较理想的氨合成催化剂，该产品也可用于冶金，电子管工业中，使氨分解为纯净的氢气和氮气。

化学组成

       催化剂主要成分由Fe₃O₄、Al₂O₃、K₂O、CaO等某些微量元素的化合物组成。

物理性质

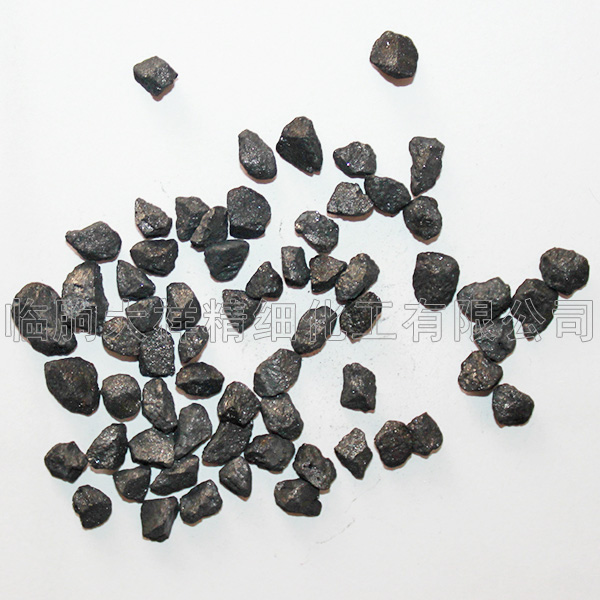

       外观：具有黑色金属光泽，带磁性的不规则固体颗粒。

       粒度（mm）：1.5～3.0，2.2～3.3，3.3～4.7，4.7～6.7，6.7～9.4，9.4～13.0或用户需要的其它粒度。

       堆密度Kg/L：2.8～3.0。并随颗粒变大而堆密度略增。

       孔隙率：46%

       比表面积：13.0m2/g

质量指标  产品符合标准HG/T3550-2013

       在实验条件下，当催化剂粒度为1.0～1.4mm，装量2ml，压力15.0Mpa、空速3×104hr-1、温度425℃（在500℃耐热20h后）时，出口氨不小于13.8%。

       强度：按美国ASTM标准方法，磨损粒度1.0~3.0mm，磨损率＜3.0%。

性能特点

       1.活性高

       2.易还原

       A110-1型催化剂还原阶段主要参数如下：

       升温期：           室温～330℃

       出水初期：         330～410℃

       出水主期：         410～480℃

       出水末期：         480～490℃

       还原至高温度：     490～500℃

       3.耐热性能好、抗毒性能好

       4.机械强度高

       5.氨合成催化剂在空气中易受潮，引起可溶性钾盐析出，致使活性降低，催化剂只有经氢气还原成α-Fe后，才具有催化活性，还原后的催化剂，若暴露在空气中则迅速氧化燃烧而失去活性。

       6.还原后的催化剂会被二氧化碳、一氧化碳、氧气和水蒸气等含氧化合物造成暂时中毒，而油类、硫、磷、砷化物造成长久中毒，铜液带入合成塔内也会造成长久中毒。

工业使用条件（用户在装填之前应过筛）

       初期热点温度：465±5℃

       正常操作温区：350～510℃      升降温速率：30～40℃/h

       正常操作压力：10.0～31.4Mpa   升降压速率：≤0.5Mpa/min

       正常操作空速：5000～30000hr-1，以塔压差 ≤1.0Mpa为宜

       氢氮比：2.2～2.8
