DNCA型氨合成催化剂是一种新型低温低压高活性的氨合成催化剂，其性能已达到并部分超过英国ICI74-1型氨合成催化剂。DNCA型氨合成催化剂组成、配比及铁比不同于国内其它氨合成催化剂，具有先创性。该产品有易还原、还原温度低、低温活性高、抗毒耐热性能强、机械强度高等特点，在国内同类产品中处于带头地位。

化学组成

       该催化剂的主要成分为Fe₃O₄，并含有适量的钴、Al₂O₃、K₂O和CaO及其它特殊助剂。

物理性质

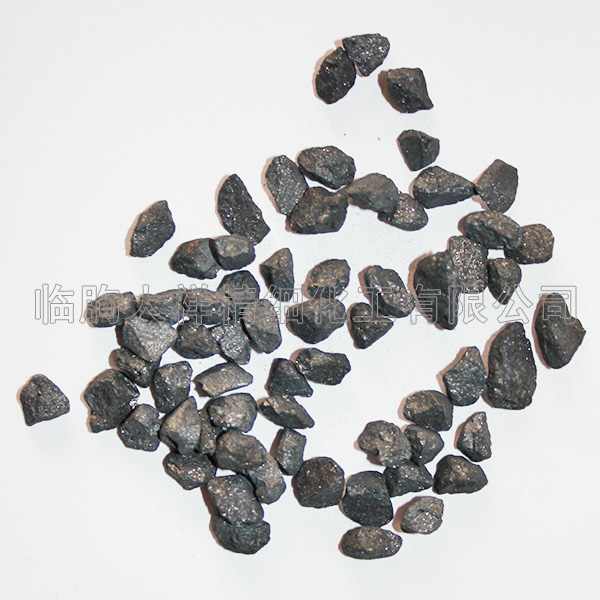

       外观：具有黑色金属光泽带磁性的不规则固体颗粒。

       粒度（mm）：1.5～3.0，2.2～3.3，3.3～4.7，4.7～6.7，6.7～9.4，9.4～13.0或用户需要的其它粒度。

       堆密度Kg/L：2.8～3.0，并随颗粒变大而堆密度略增

       孔隙率：45%

       比表面积：16.2m2/g

质量指标  产品符合标准HG/T3550-2013

       在实验室条件下，当催化剂粒度为1.0～1.4mm，装量2ml，压力15.0Mpa、空速3×104hr-1、温度415℃（在500℃耐热20h后）时，出口氨不小于14.0%。

       强度：按美国ASTM标准方法，磨损粒度1.0～3.0mm，磨损率＜3.0%。

性能特点

       1.低温低压活性好

       在相同的温度和压力下，活性明显高于A110催化剂，尤其在低温低压下，要比传统的A110催化剂高10％～15％，比A201型氨合成催化剂高5％~10％。

       2.低温易还原

       其起始还原温度约比A110催化剂低30℃，整个还原温区约低30℃，比A201约低20℃。

       其还原性能如下：

       起始出水温度：300～330℃；大量出水温度：380～430℃；

       还原主期温度：425～450℃；还原末期温度：480～490℃。

       3.良好的热稳定性

       加入一种特殊助剂，对其耐热性能有特殊改善，具有良好的热稳定性。

       4.抗毒性能好    抗毒性能与A110催化剂相当。

       5.氨合成催化剂在空气中易受潮，引起可溶性钾盐析出，致使活性降低，催化剂只有经氢气还原成α-Fe后，才具有催化活性。还原后的催化剂，若暴露在空气中则迅速氧化燃烧而失去活性。

       6.还原后的催化剂会被二氧化碳、一氧化碳、氧气和水蒸气等含氧化合物造成暂时中毒，而油类、硫、磷、砷化物造成长久中毒，铜液带入合成塔内也会造成长久中毒。

工业使用条件：(用户在装填之前应过筛)

       初期热点温度：450～460℃   正常操作温区：340～510℃   升降温速率：30～40℃/h

       正常操作压力：10.0～31.4Mpa   升降压速率：≤0.5Mpa/min

       正常操作空速：5000～30000hr-1，以塔压差 ≤1.0Mpa为宜

       氢氮比：推荐氢氮比1.8～2.6
